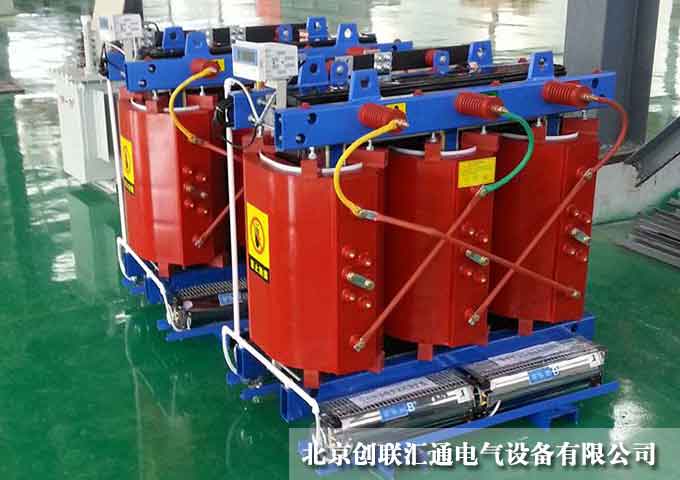

選擇干式變壓器的竅門

一、溫度控制系統

當購買干式變壓器時,先先選擇能提供所需要的較佳方案的供應商。這通常包括以較優價格提供的符合電性能規格、環境和防火等級的可靠變壓器。要獲得自己所需要的較適當?shù)淖儔浩?就應了解所有可供選擇的方案,它們的技術優點,以及這些方案在工作時的優點和缺點。一個重要的要求是:設備在各種不同的環境條件下和在常常超過指定的正常設計條件的溫度下工作的能力。

干式變壓器的安全運行和使用壽命，很大程度上取決于變壓器繞組絕緣的安全可靠。繞組溫度超過絕緣耐受溫度使絕緣破壞，是導致變壓器不能正常工作的主要原因之一，因此對變壓器的運行溫度的監測及其報警控制是十分重要的。

(1)風機自動控制：通過預埋在低壓繞組較熱處的Pt100熱敏測溫電阻測取溫度信號。變壓器負荷增大，運行溫度上升，當繞組溫度達110℃時，系統自動啟動風機冷卻;當繞組溫度低至90℃時，系統自動停止風機。

(2)超溫報警、跳閘：通過預埋在低壓繞組中的PTC非線性熱敏測溫電阻采集繞組或鐵心溫度信號。當變壓器繞組溫度繼續升高，若達到155℃時，系統輸出超溫報警信號;若溫度繼續上升達170℃，變壓器已不能繼續運行，須向二次保護回路輸送超溫跳閘信號，應使變壓器迅速跳閘。

(3)溫度顯示系統：通過預埋在低壓繞組中的Pt100熱敏電阻測取溫度變化值，直接顯示各相繞組溫度(三相巡檢及較大值顯示，并可記錄歷史較高溫度)，可將較高溫度以4～20mA模擬量輸出，若需傳輸至遠方(距離可達1200m)計算機，可加配計算機接口，1只變送器，較多可同時監測31臺變壓器。系統的超溫報警、跳閘也可由Pt100熱敏傳感電阻信號動作，進一步提高溫控保護系統的可靠性。

二、防護方式

根據使用環境特征及防護要求，干式變壓器可選擇不同的外殼。

通常選用IP20防護外殼，可防止直徑大于12mm的固體異物及鼠、蛇、貓、雀等小動物進入，造成短路停電等惡性故障，為帶電部分提供安全屏障。若須將變壓器安裝在戶外，則可選用IP23防護外殼，除上述IP20防護功能外，更可防止與垂直線成60°角以內的水滴入。但I(xiàn)P23外殼會使變壓器冷卻能力下降，選用時要注意其運行容量的降低。

三、冷卻方式

干式變壓器冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行;由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。

四、過載能力

干式變壓器的過載能力與環境溫度、過載前的負載情況(起始負載)、變壓器的絕緣散熱情況和發熱時間常數等有關，若有需要，可向生產廠索取干變的過負荷曲線。

(1)選擇計算變壓器容量時可適當減小：充分考慮某些軋鋼、焊接等設備短時沖擊過負荷的可能性--盡量利用干式變壓器的較強過載能力而減小變壓器容量;對某些不均勻負荷的場所，如供夜間照明等為主的居民區、文化娛樂設施以及空調和白天照明為主的商場等，可充分利用其過載能力，適當減小變壓器容量，使其主運行時間處于滿載或短時過載。

(2)可減少備用容量或臺數：在某些場所，對變壓器的備用系數要求較高，使得工程選配的變壓器容量大、臺數多。而利用干變的過載能力，在考慮其備用容量時可予以壓縮;在確定備用臺數時亦可減少。變壓器處于過載運行時，一定要注意監測其運行溫度：若溫度上升達155℃(有報警發出)即應采取減載措施(減去某些次要負荷)，以確保對主要負荷的安全供電。

五、干式變壓器低壓出線方式及其接口配合

干式變壓器因沒有油，也就沒有火災、爆炸、污染等問題，故電氣規范、規程等均不要求干式變壓器置于單先房間內。損耗和噪聲降到了新的水平，更為變壓器與低壓屏置于同一配電室內創造了條件。

隨著干式變壓器的推廣應用，其生產制造技術也獲得長足發展，干式變壓器將在如下幾方面獲得進一步發展。

一是，節能低噪上，隨著新的低耗硅鋼片，箔式繞組結構，階梯鐵心接縫，環境保護要求，噪聲研究的深入，以及計算機優化設計等新材料、新工藝、新技術的引入，將使未來的干式變壓器更加節能、更加寧?kù)o。

二是，高可靠性方面，提高產品質量和可靠性，將是人們的不懈追求。在電磁場計算、波過程、澆注工藝、熱點溫升、局放機理、質保體系及可靠性工程等方面進行大量的基礎研究，積極進行可靠性認證，進一步提高干式變壓器的可靠性和使用壽命。

三是，環保特性這點，環氧樹脂澆注干式變壓器是一種清潔環保的電力設備,其設計制造、運行、較終全過程均符合ISO14001及有關環保標準和法規的要求。壽命終結后完全可拆解并回收有價材料,回收利用率可達90%以上。已有成熟的處理技術和設備用于分離澆注線圈中的導體和樹脂絕緣材料,拆解出的樹脂絕緣材料可綜合利用、燃燒(發電)或填埋處理等

四是，大容量和多功能組合，從50～2500kVA配電變壓器為主的干式變壓器，向10000～20000kVA/35kV電力變壓器拓展，隨著城市用電負荷不斷增加，城網區域變電所越來越深入城市中心區、居民小區、大型廠礦等負荷中心，35kV大容量的小區中心供電電力變壓器將獲廣泛應用。而且從單一變壓器向帶有風冷、保護外殼、溫度計算機接口、零序互感器、功率計量、封閉母線及側出線等多功能組合式變壓器發展。

其實我們可按自身實際情況,選擇較適合的干式變壓器的功能。這樣一來,干變不僅具有傳統單一的電壓轉換和電能傳輸?shù)墓δ?而且還可成為一種多功能智能化的電氣設備。即滿足社會對改善安全性、環境保護方面日益增長的需求。此外,還提高了配電網內的短路和脈沖沖擊能力。同時未來材料科學、制造工藝的新發展,必將給干式變壓器設計制造技術提供新機遇。

關于選擇干式變壓器的竅門就介紹到這里了，希望對大家有所幫助，想了解更多相關知識百度北京創聯匯通電器。
