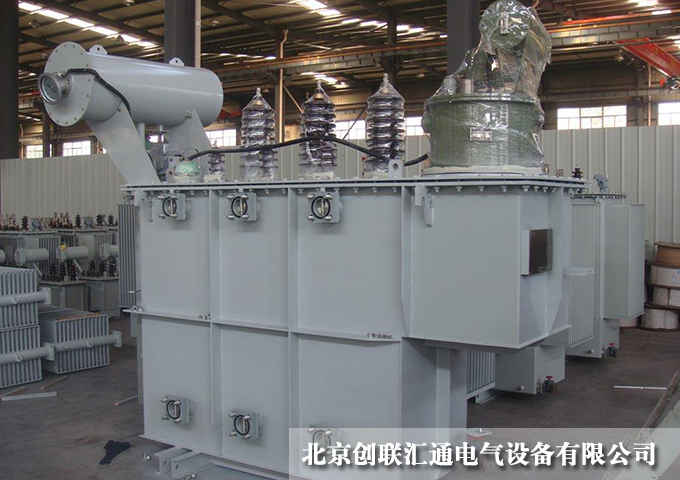

變壓器安裝規范你知道多少？





2 變壓器作業條件

施工圖及技術資料齊全無誤。建工程基本施工完畢，標高、尺寸、結構及預埋件強度符合設計要求。屋面、屋頂噴漿完畢，屋頂無漏水，門窗及玻璃安裝完好。室內粗制地面工程結束，場地清理干凈，道路暢通。



3 變壓器操作工藝

3.1 變壓器穩裝 變壓器就位可用汽車吊直接甩進變壓器室內，或用道木搭設臨時軌道，用三步搭、吊鏈吊至臨時軌道上，然后用吊鏈拉入室內合適位置。變壓器就位時，應注意其方位和距墻尺寸與圖紙相符，允許誤差為±25mm，圖紙無標注時，縱向按軌道就位，橫向距墻不得小于800mm，距門不得小于1000mm。變壓器臺架的安裝：雙桿柱上安裝變壓器，兩桿的根開為2m。埋深2m。配電變壓器臺架用兩條或四條槽鋼固定于兩電桿上，臺架距地面高度不低于2.5m，臺架的平面坡度不大于1/100。腰欄應采用直徑不小于4mm的鐵線纏繞兩圈以上，纏繞應緊牢，腰欄距帶電部分不少于0.2m。同時變壓器高壓柱頭加裝防塵罩，變壓器懸掛警告牌。



3.2 變壓器跌落式熔斷器的安裝 變壓器的高、低壓側應分別裝設熔斷器。高壓側熔斷器的底部對地面的垂直高度不低于4.5m，各相熔斷器的水平距離不應小于0.5m，為了便于操作和熔絲熔斷后熔絲管能順利地跌落下來，跌落式熔斷器的軸線應與垂直線成15°～30°傾角。低壓側熔斷器的底部對地面的垂直距離不低于3.5m，各相熔斷器的水平距離不少于0.2m。跌落式熔斷器熔絲的選擇按“保證配電變壓器內部或高、低壓出線套管發生短路時迅速熔斷”的原則來選擇，熔絲的熔斷時間必須小于或等于0.1s。按規程規定：容量在100kVA及以下者，高壓側熔絲額定電流按變壓器容量額定電流的2～3倍選擇；容量在100kVA以上者，高壓側熔絲額定電流按變壓器容量額定電流的1.5～2倍選擇。變壓器低壓側熔絲按低壓側額定電流選擇。



3.3 避雷器的安裝:選用無間隙合成絕緣外套金屬氧化物避雷器。避雷器應裝設在熔斷器與變壓器之間，并盡量靠近變壓器。另外，為了防止反變換波和低壓側雷電波侵入，在低壓側也應裝設低壓避雷器。為避免雷電流在接地電阻上的壓降與避雷器的殘壓疊加在一起，作用在變壓器絕緣上，應將避雷器的接地端、變壓器的外殼及低壓側中性點用截面不小于25mm2的多股銅芯塑料線連接在一起，再與接地裝置引上線相連接。



3.4 接地裝置 。對10kV配電變壓器：容量在100kVA以下，其接地電阻不應大于10Ω；容量在100kVA以上，其接地電阻不應大于4Ω。接地裝置施工完畢應進行接地電阻測試，合格后方可回填土。同時，變壓器外殼必須良好接地，外殼接地應用螺栓擰緊，不可用焊接直接焊牢，以便檢修。接地裝置的地下部分由水平接地體和垂直接地體組成，水平接地體采用6根長度為6m的40×4mm的扁鋼，垂直接地體則采用10-6根長度為2m的L50×50×5mm的角鋼分別與水平接地體焊接。水平接地體在土壤中埋設深為0.6～0.8m，垂直接地體則是在水平接地體基礎上打入地里的。接地引上線采用40×4mm扁鋼，為了檢測方便和用電安全，對于柱上式安裝的變壓器，引上線連接點應設在變壓器底下的槽鋼位置。



3.5 變臺引落線 新建和改造的變臺的引落線均應采用多股絕緣線，其截面應按變壓器的額定容量選擇，但高壓側引落線銅芯不應小于16mm2，鋁芯不應小于25mm2，杜絕使用單股導線及不合格導線。同時應考慮引落線對周圍建筑物的安全距離。



4 變壓器的交接試驗

變壓器交接試驗的內容：測量線圈連同套管一起的直流電阻；檢查所有分接頭的變壓器的變壓比；檢查三相變壓器的接線組別和單項變壓器引出線的極性；測量線圈同套管一起的絕緣電阻；線圈連同套管一起做交流耐壓試驗。



5 變壓器送電前檢查

變壓器送電試運行前做全面檢查，確認符合試運行條件時方可投入運行。變壓器試運行前，必須由質量監督部門檢查合格。變壓器試運行前的檢查內容；①各種交接試驗單據齊全，數據符合要求。②變壓器應清理、擦拭干凈，頂蓋上無遺留雜物，本體及附件無缺損。③變壓器一、二次引線相位正確，絕緣良好。④接地線良好。⑤通風設施安裝完畢，工作正常。⑥標志牌掛好，門裝鎖。



6　變壓器送電試運行驗收

送電試運行： 壓器較好次投入時，可全壓沖擊合閘，沖擊合閘時一般可由高壓側投入。變壓器較好次受電后，持續時間不應少于10min，無異常情況。變壓器應進行3~5次全壓沖擊合閘，并無異常情況，勵磁涌流不應引起保護裝置誤動作。變壓器試運行要注意沖擊電流、空載電流、一、二次電壓、溫度。并做好詳細記錄。變壓器空載運行24小時，無異常情況，方可投入負荷運行。驗收：①變壓器開始帶電起，24H后無異常情況，應辦理驗收手續。②驗收時應移交下列資料和文件：變更設計證明。產品說明書、試驗報告單、合格證及安裝圖紙等技術文件。安裝檢查及調整記錄。



7 質量標準

電力變壓器及其附件的試驗調整和器身檢查結果，必須符合施工規范規定。高低壓瓷件表面嚴禁有裂紋損傷和瓷釉損壞等缺陷。變壓器安裝位置應準確，器身表面干凈清潔，油漆完整。變壓器與線路連接應符合下列規定：①連接緊密，連接螺栓的鎖緊裝置齊全，瓷套管不受外力。②零線沿器身向下接至接地裝置的線段，固定牢靠。③器身各附件間的連接的導線有保護管，保護管、接線盒固定牢靠，盒蓋齊全。④引向變壓器的母線及其支架、電線保護管和接零線等均應便于拆卸，不妨礙變壓檢修時移動。各連接用的螺栓螺紋漏出螺母2~3扣，保護管顏色一致，支架防腐完整。⑤變壓器及其附件外殼和其它非帶電金屬部件均應接地，并符合有關要求。



8 安全保護

變壓器固定件要焊死，在變壓器上方作業時，操作人員不得瞪踩變壓器，并帶工具帶，以防工具材料掉入砸壞、砸傷變壓器。變壓器要掛安全警示標志。

充分使用先進技術,提高變臺絕緣化程度.



9 應注意的問題

易產生的質量問題:

管線排列不整齊不美觀

變壓器一、二次套管損壞

變壓器一、二次引線，螺栓不緊，壓按不牢。母線與變壓器連接間隙不符合規范要求。



防治措施

提高質量意識，按照工藝標準施工

瓷套管在搬運中加強保護

提高質量意識堅強自互檢，母帶與變壓器連接時應銼平。
