scbh15干式變壓器/價格/型號含義 scbh15非晶合金變壓器參數

SCBH15變壓器價格表

　　SCBH15變壓器生產廠基本參數SCBH15變壓器結構與特點

　　1、磁路優化

　　(1)三維立體卷鐵心層間沒有接縫，磁路各處分布均勻，沒有明顯的高阻區，沒有接縫處磁通密度的畸變現象。

　　(2)磁通方向與硅鋼片晶體取向完全一致。

　　(3)三相磁路長度完全相等，三相磁路長度之和短。

　　(4)三相磁路完全對稱，三相空載電流完全平衡。

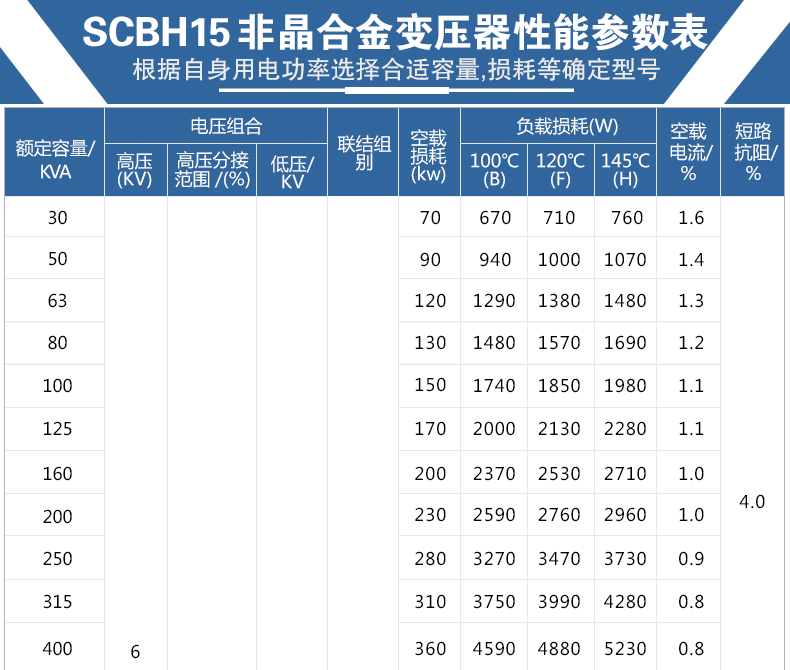

　　scbh15非晶合金變壓器參數

　　2、損耗低，節電效果顯著

　　(1)三維立體卷鐵心的磁化方向完全與硅鋼片的軋制方向一致，且鐵心層間沒有搭頭接槰，磁路各處的磁通分布均勻，沒有明顯的高阻區、沒有接縫處磁通密度的畸變現象。在材質相同的前提下，卷繞式鐵心與疊片式鐵心相比，其鐵損工藝系數從1.3-1.5之間下降到1.05左右，僅此一項可使鐵心損耗降低10-20%。

　　(2)由于特殊的三維立體結構，使鐵心的鐵軛部分用材量比傳統疊片鐵心減少25%，且減少的角重量占鐵心重約6%。

　　(3)對硅鋼片的剪切處理會使其導磁性能惡化，三維立體卷鐵心經高溫(800℃)真空充氮退火處理，不僅消除了鐵心的機械應力，而且細化了硅鋼片的磁疇，提高了硅鋼片二次再結晶能力，使硅鋼片的性能大大優于其出廠時的性能。

　　(4)經檢測認定，三維立體變壓器的空載損耗較國標降低25-35%，空載電流高可降低92%

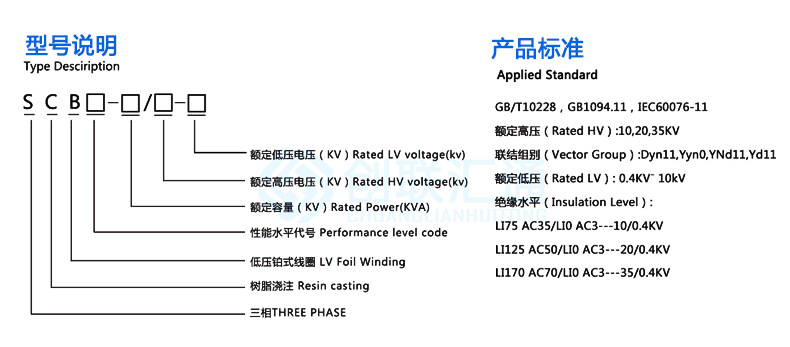

　　SCBH15變壓器型號含義

　　3、過載能力強

　　(1)產品本身的發熱量很低：卷鐵心變壓器其空載損耗、空載電流都非常小，產品本身發熱量就很低;

　　(2)三相線圈呈“品”字形排布，在線圈間形成一條上下貫通的中心天然氣道——“抽風煙筒”，由于上下鐵軛溫差30-40℃，產生強烈的空氣對流，冷空氣從下面往中心通道補充，熱量從上鐵軛內斜面輻射出去，自然循環中迅速帶走變壓器產生的熱量。

　　5、結構緊湊，占地小

　　特殊的三維立體鐵心使產品結構緊湊、布合理，器身平面占用面積比傳統產品減少10-15%，器身高度降低10-20%，若安裝在箱式變電站中可縮小箱變體積近1/4。

　　需要訂購該類型的變壓器，咨詢客服您需要型號的變壓器，免費為您報價!

　　獲取優惠價格，聯系手機電話：400-168-3655，為您一對一報價，創聯匯通變壓器廠家等待您的咨詢。
