歐式箱變、美式箱變、華式箱變?nèi)叩膮^(qū)別

從結構上來看，歐式箱變采用高、低壓開關柜，變壓器組成的方式，70年代后期從法國、德國等國引進中國的。 美式箱變從90年代引進中國，結構上將負荷開關，環網開關和熔斷器結構簡化放入變壓器油箱浸在油中；避雷器也采用油浸式氧化鋅避雷器，變壓器取消油枕，油箱及散熱器暴露在空氣中。 華式箱變獨特的R法高壓聯接，各單元相互獨立的結構，分別設有變壓器室、高壓開關室、低壓開關室，通過導線連成一個完整的供電系統。

 從體積上看，歐式箱變由于內部安裝常規開關柜及變壓器，產品體積較大。美式箱變由于采用一體化安裝體積較小。 華式箱變采用集裝箱式一體機，產品體積比美式箱變大。
 從保護方面來看，歐式箱變高壓側采用負荷開關加限流熔斷器保護。發生一相熔斷器熔斷時，用熔斷器的撞針使負荷開關三相同時分閘，避免缺相運行，要求負荷開關具有切斷轉移電流能力。低壓側采用負荷開關加限流熔斷器保護。

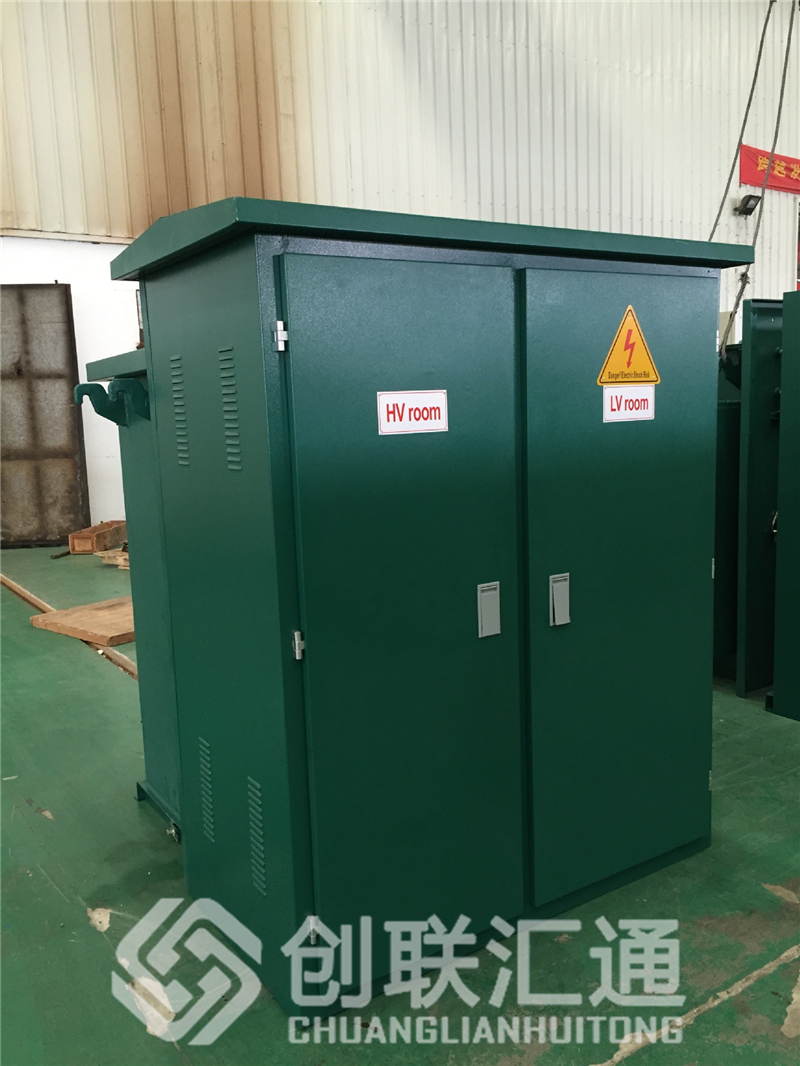

歐式箱變圖

 美式箱變高壓側采用熔斷器保護，而負荷開關只起投切轉換和切斷高壓負荷電流的功能，容量較小。當高壓側出現一相熔絲熔斷，低壓側的電壓就降低，塑殼自動空氣開關欠電壓保護或過電流保護就會動作，低壓運行不會發生。

美式箱變圖

 華式箱變每相用一只熔斷器代替了美式箱變的兩支熔斷器做保護，其最大特點是當任一相熔斷器熔斷之后，都會保證負荷開關跳閘而切斷電源，而且只有更換熔斷器后，主開關才可合閘，這一點是美式箱變所不具備的。華式箱變同美式箱變相比增加了接地開關、避雷器，接地開關與主開關之間有機械聯鎖，這樣可以保證在進行箱變維護時人身的絕對安全。

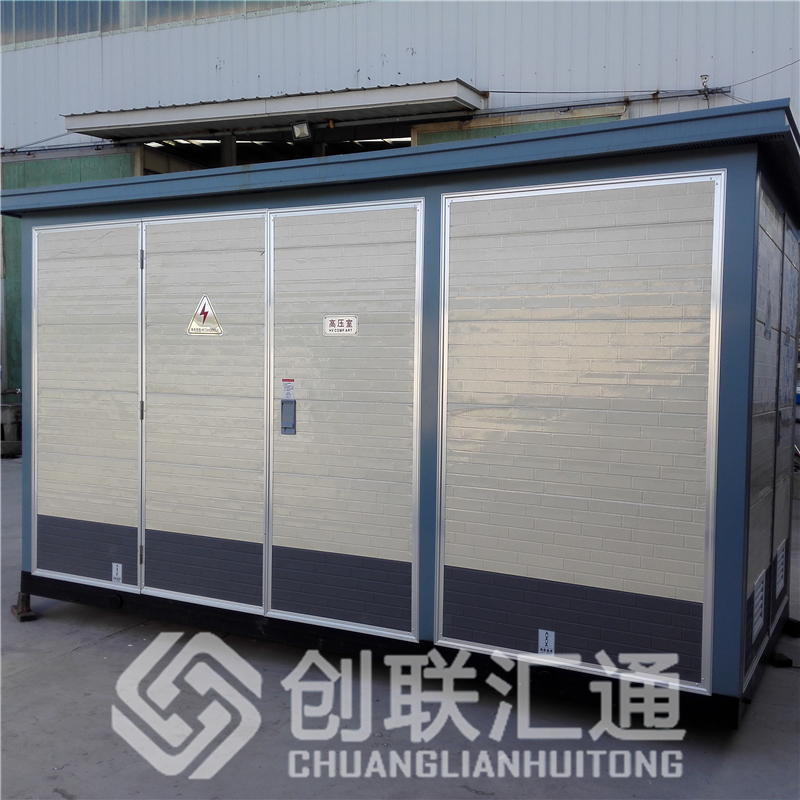

華式箱變圖

 從產品成本來看，歐式箱變成本高。從產品降價空間看，美式箱變還存在較大降價空間，一方面美式箱變?nèi)辔逯F心可改為三相三柱鐵心，另一方面，美式箱變的高壓部分可以改型后從變壓器油箱內挪到油箱外，占用高壓室空間。
