三相干式變壓器型號

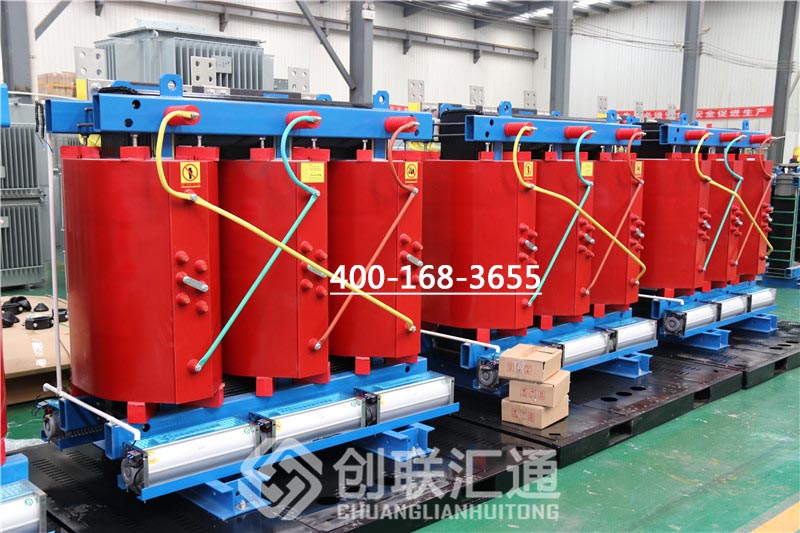

三相干式變壓器通常是指SCB系列，S的意思表示此變壓器為三相變壓器，如果S換成D則表示此變壓器為單相。C的意思表示此變壓器的繞組為樹脂澆注成形固體。B的意思是箔式繞組，如果是R則表示為纏繞式繞組，如果是L則表示為鋁繞組，如果是Z則表示為有載調壓（銅不標）。10的意示是設計序號，也叫技術序號，性能的意思。1000KVA則表示此臺變壓器的額定容量（1000千伏安）。10KV的意思是一次額定電壓（高壓），0.4KV意思是二次額定電壓（低壓）。

干式變壓器型號主要有（10-35KV，30-3150KVA），常規變壓器：SCB13/12(NX3)/14/18，非晶合金：SCBH15/15（NX3）/17/19，非包封：SGB10/13，有載調壓：SCZB10/13，雙高壓切換：SCB10/13，高原型：SCB10/SCB13等

以下是干式變壓器型號所代表的含義。

S-三相

L-繞組為鋁線

Z-有載調壓

SC-三相環氧樹脂澆注

SG-三相干式自冷

JMB-局部照明變壓器

YD-試驗用單相變壓器

BF(C) -控制變壓器（C為C型鐵芯結構）

DDG-單相干式低壓大電流變壓器

電力變壓器后面的數字部分：斜線左邊表示額定容量KVA（千伏安）；斜線右邊表示一次側額定電壓KV（千伏）。

符號含義

1.SJL-1000/10，為三相油浸自冷式鋁線、雙線圈電力變壓器，額定容量為1000千伏安、高壓側額定電壓為10千伏

電力變壓器的型號表示方法:基本型號+設計序號--額定容量(KVA)/高壓側電壓。

2.scr12-500/10

?、型號含義：

S──三相

C──澆注成型（干式變壓器）

r──纏繞型

12（11,13）──設計序號

500（100）──容量（KVA）

10──額定電壓（KV）

m──密閉

?、型號含義： SCZ(B)14-XXXX/**

SC──三相固體成型 （環氧澆注）

Z--有載調壓 B--低壓箔式線圈

14──性能水平代號

XXXX──額定容量（kVA）

**──額定高壓電壓（按額定值填入）

變壓器繞組數+相數+冷卻方式+是否強迫油循環+有載或無載調壓+設計序號+“-”+容量+高壓側額定電壓組成。

4.SFPZ18-120000/110

指的是三相（雙繞組變壓器省略繞組數，如果是三繞則前面還有個S）雙繞組強迫油循環風冷有載調壓，設計序號為18，容量為120000KVA，高壓側額定電壓為110KV的變壓器。

5.SCB13-2000/10

SC──三相固體成型(環氧澆注)

B──低壓箔式線圈

13──性能水平代號

2000──額定容量

10──額定高壓電壓

6.SCB11-2000/0.4~0.23 Dyn11

此為干式變壓器的型號表示

S──代表三相；

C──代表環氧樹脂澆注絕緣；

B──配電變壓器；

2000──是容量KVA ；

0.4-0.23KV──低壓側額定線電壓、額定相電壓；

Dyn11──接線方式表示的是一次側三相三角形接線，低壓側星形接線，低壓側線電壓為11點，即：低壓側線電壓超前高壓側線電壓30度。

其它字母排列順序及涵義

? 繞組藕合方式，涵義分：獨立（不標）；自藕（Ｏ表示）。

? 相數，涵義分：單相（Ｄ）；三相（Ｓ）。

? 繞組外絕緣介質，涵義分：變壓器油（不標）；空氣（Ｇ）：氣體（Ｑ）；成型固體澆注式（Ｃ）：包繞式（ＣＲ）：難燃液體（Ｒ）。

? 冷卻裝置種類，涵義分：自然循環冷卻裝置（不標）：風冷卻器（Ｆ）：水冷卻器（Ｓ）。

? 繞組數，涵義分：雙繞組（不標）；三繞組（Ｓ）；雙分裂繞組（Ｆ）。

? 調壓方式，涵義分：無勵磁調壓（不標）：有載調壓（Ｚ）。

? 線圈導線材質，涵義分：銅（不標）；銅箔（Ｂ）；鋁（Ｌ）鋁箔（ＬＢ）。

? 鐵心材質，涵義：電工鋼片（不標）；非晶合金（Ｈ）。

? 特殊用途或特殊結構，涵義分：密封式（Ｍ）；串聯用（Ｃ）；起動用（Ｑ）；防雷保護用（Ｂ）；調容用（Ｔ）；高阻抗（Ｋ）地面站牽引用（ＱＹ）；低噪音用（Ｚ）；電纜引出（Ｌ）；隔離用（Ｇ）；電容補償用（ＲＢ）；油田動力照。
