干式變壓器該如何安裝與調試

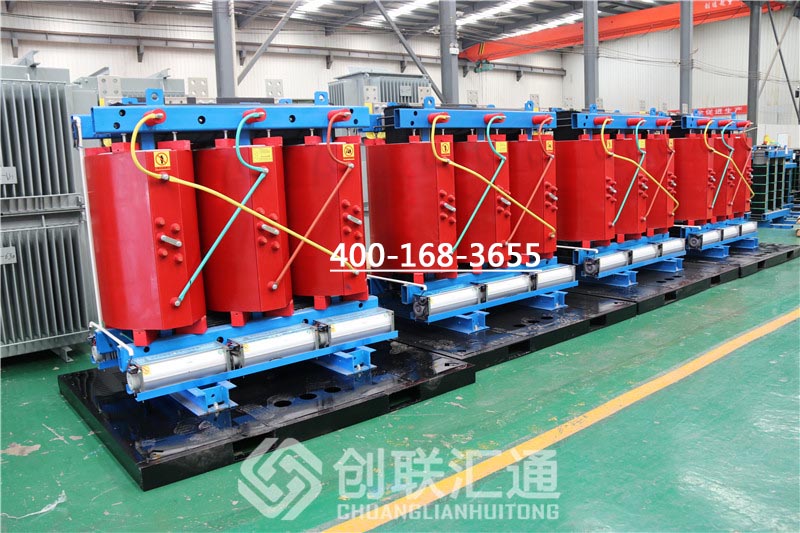

干式變壓器是指鐵心和繞組不浸油，將線圈和鐵心澆鑄在一起， 并采用自然冷卻或風冷的一種電力變壓器。

       它具有安全性能高、維修保養簡單、體積小、附件少等優點。被廣泛地應用于工廠車間、高層建筑、商業中心、機場、碼頭、地鐵、石油平臺等場所的輸變電系統， 并可與開關柜一起組成結構緊湊的成套變電站。

今天，我們主要來介紹一下，干式變壓器的安裝與調試步驟。

1. 安裝前檢查

干式變壓器安裝前，應檢查其包裝的完整性，排除有無異物or進水的可能性。

開箱后，先核對變壓器銘牌數據是否吻合設計要求，出廠文件是否齊全，變壓器是否完好，是否有外部損壞的跡象，零部件是否發生位移和損壞，電氣支撐件或連接線是否有損壞，最后核對備用零部件是否有損壞和短缺。

2. 變壓器安裝

首先檢查變壓器的基礎檢查預埋鋼板是否水平，鋼板底下應沒有空穴現象，以保證變壓器的基礎具有良好的抗震和吸音性能，否則將使安裝后的變壓器噪聲增大。

然后，用滾杠將變壓器移至安裝位置，抽掉滾杠，精確調整變壓器至設計位置就位，安裝水平度誤差符合設計要求。最后在緊靠變壓器底座的四角，即預埋鋼板上焊接四塊短槽鋼，使變壓器在使用過程中不發生位置移動。

3. 變壓器接線

接線時應保證帶電體之間及帶電體對地的最小距離，特別是電纜至高壓線圈的距離。大電流低壓母線應單獨支持，不能直壓接在變壓器接線端子上，使其產生過高的機械拉力和力矩， 當電流大于1000A 時( 如本工程中使用的是2000A 低壓母線)，母線和變壓器端子之間必須有一段軟連接，以補償導體的熱膨脹冷縮，并隔離母線和變壓器的振動。

各接線處的電氣連接處必須保持必要的接觸壓力，應使用彈性元件( 比如碟型塑圈或彈簧墊圈)，在緊固連接螺栓時，應使用扭矩扳手。

4、變壓器接地

變壓器的接地點在低壓側的底座上，并引出一個專用接地螺栓，上面標有接地標心，變壓器的接地必須通過此點可靠地接入保護接地系統。變壓器有外殼時，該外殼應與接地系統可靠相連，低壓側采用三相四線制時，中性線應與接地系統可靠相連。

5、變壓器運行前檢查

檢查所有緊固件是否有松動現象，電氣連接是否正確可靠，帶電體間和帶電體對地的絕緣距離是否符合規定，變壓器附近應無異物，線圈表面應清理干凈。

6、變壓器運行前的調試

(1)檢查變壓器的變比和連接組別，測量高低壓繞組的直流電阻，將結果與廠家提供的出廠試驗數據相比較。

（2)檢查線圈間及線圈對地的絕緣電阻， 若絕緣電阻明顯低于設備出廠測量數據，則表明變壓器受潮。當絕緣電阻低于1000Ω/V( 運行電壓) 時，則變壓器必須進行干燥處理。

(3)耐壓試驗的試驗電壓應符合規定，做低壓耐壓試驗時，溫度傳感器TP100 應取出，試驗結束后，及時將傳感器歸位。

(4)當變壓器裝有風扇時，應將風扇通電運轉并確保其運行正常。

7、試運行

變壓器經過投入運行前的認真檢查后，便可通電試運行。試運行期間，必須特別注意檢查以下各點。有無異常聲響、噪聲和振動。有無焦臭味等異常氣味。有無因局部過熱造成變色。通風換氣是否良好

8、后期維護

干式變壓器為敞開結構，易受潮，應保證其在相對濕度70%以下環境進行運行才能獲得較高的可靠性。避免長時間停運，以免受潮，當其嚴重受潮時，應停止運行并返廠維修。
