解讀干式變壓器常見型號

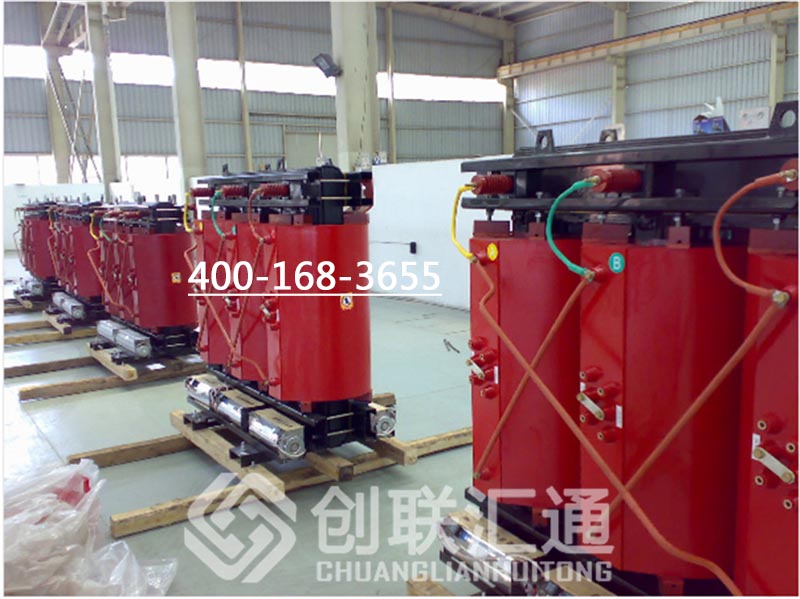

干式變壓器廣泛用于局部照明、酒店，企業，高層建筑 、機場，碼頭CNC機械設備等場所，簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器。下面有小編解讀干式變壓器常見型號

1、從絕緣介質可分為SCB系列環氧樹脂澆注干式變壓器，絕緣材料為環氧樹脂。SGB系列H級絕緣非包封干式變壓器，絕緣材料為諾麥克紙杜邦漆。

2、從鐵芯材質分：硅鋼片鐵芯干式變壓器SCB，SGB系列。非晶合金鐵芯系列干式變壓器：SCBH、SGB系列。

3、從節能序列分：SCB9，SCB10，SCB11，SCB13，SCBH15，SGB9，SGB10，SGB11，SCB12，SGB14，SGBH18系列等。

型號解讀：

SCB18—1000KVA/10KV/0.4KV:“S”表示的是三相變壓器，如果換成“D”，表示的是單相變壓器；中間“C”意思的干式變壓器，繞組為樹脂澆注形成的固體；“B”意思是箔式繞組，如果是“R”則表示纏繞式繞組，“L”則代表鋁繞組，“Z”則是有載調壓，銅繞組是不標注的。“18”表示的是設計序號，也叫作技術序號?！?000KVA”表示此臺變壓器的額定容量是1000千伏安，“10KV表示是一次額定電壓”，“0.4KV”表示二次額定電壓。

常見的變壓器的型號組成通常是由表示相數、冷卻方式、調壓方式、繞組繞芯等材質的符號，以及變壓器的容量、額定電壓、繞組連接方式等組成。斜杠左邊表示額定的容量，斜杠的右邊表示一次的額定電壓。鐵芯材質如果是電工鋼片不標注，如果是非晶合金則用“H”表示。還有一些常見的產品型號前面“YD”表示，代表的是實驗用的單相變壓器，“JMB”是局部照明變壓器。
