干式變壓器接線方法

很多用戶采購干式變壓器經過一段時間的使用，出現很多大大小小的毛病。對于這些情況，從創聯匯通電氣技術人員了解到，很多大部分情況是在于干式變壓器的接線方式安裝不恰當及錯誤搭線方法，這種因素引起干式變壓器出現使用不靈活或者無反應的現象。所以小編在本文給大家普及下干式變壓器的接線方式，讓大家心里有數。

1、短接變壓器的“輸入”與“輸出”接線端子用兆歐表測試其與地線的絕緣電阻。1000V兆歐表測量時，阻值大于2M歐姆。

2、變壓器輸入、輸出電源線截面配線應滿足其電流值大小的要求；按照2-2.5A/min2電流密度配置為宜。

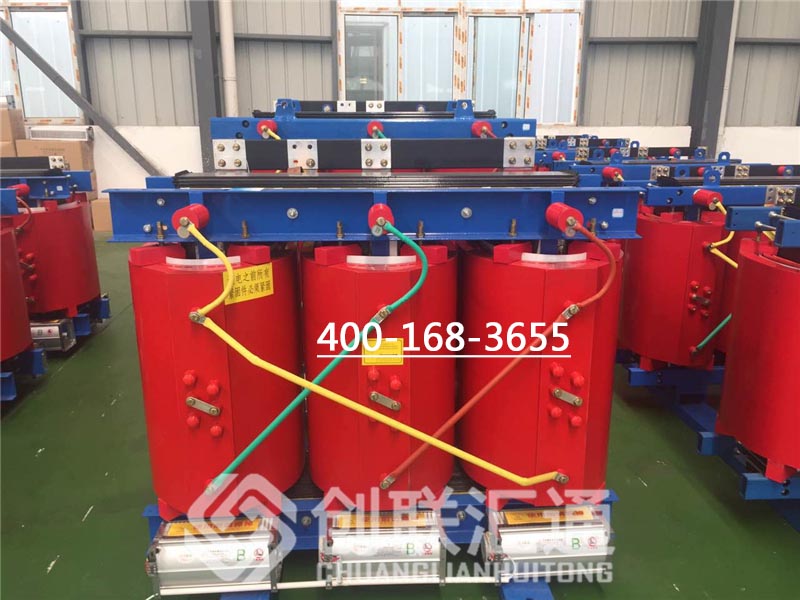

3、輸入、輸出三相電源線應按變壓器接線板母線顏色黃 、綠、紅分別接A 相、B 相、C 相，零線應與變壓器壓器中性零線相接，接地線、變壓器外殼以及變壓器中心點相連接.平常我們說的地線與零線都是從變壓器中性點引出的。（如變壓器有機箱應與箱體地線標志對應相連接）。

檢查輸入輸出線，確認正確無誤。

4、先空載通電，觀察測試輸入輸出電壓符合要求。同時觀察機器

內部是否有異響、打火、異味等非正常現象，若有異常，請立即斷開輸入電源。

5、當空載測試完成且正常后，方可接入負載。
