干式變壓器分類

　　
　　干式變壓器分類有良多種方式，如按型號分，有SC(環氧樹脂澆注包封式)、SCR(非環氧樹脂澆注固體絕緣包封式)、SG(敞開式)。也可按絕緣品級分，有B級，F級，H級和C級，外洋有些度在H和C級之間另有一個N級。
　　
　　面我們把這些變壓器別離作些簡樸的先容。
　　
　　1、SF6氣體絕緣干式變壓器：
　　
　　SF6變壓器在日本利用比力普遍，而在我則很少。它與其他干式變壓器比擬較較凸起的優勝性在于利用范疇很普遍，這類變壓器容量能夠做到三相300MVA，電壓能夠做到單相500kV(都是由日本制造)，一樣它也能夠制造10kV級配電變壓器(早在1988年我的廣州高壓電器廠、北京二變、常州變壓器廠都開辟過，此中北京二變曾小批量出產)。并且它的布局設想和制造工藝與傳統的油浸變壓器有良多相通之處。變壓器制造廠不消許多的裝備投入便可以去研討開辟它了。固然它的缺點也是很較著的，SF6氣體在金屬過熱時會被分化出一種SF4的極毒物資，加上制造工藝欠好，發生泄露后對大氣，對人們帶來的結果不勝假想。因而，許多海內專家以為在制造工藝達不到必然程度時不該倡導在中成長這類變壓器。
　　

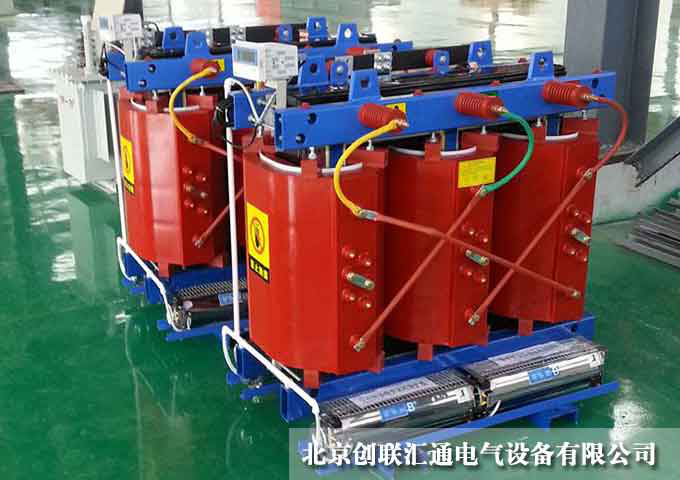

　　2、環氧樹脂真空澆注變壓器：
　　
　　(1) 早在70年月上海和北京變壓器廠接踵開辟出厚絕緣帶石英粉填料的在真空狀況澆注的環氧樹脂包封干式變壓器，今后干式變壓器在我正式成為批量供給的新一代產物，只管因為那時它在質料上，制造工藝上存在一些題目而被厥后的純環氧樹脂的薄絕緣手藝所替換，但它究竟結果為干式變壓器先創了一個好的初步，鞭策了我干式變壓器手藝的成長。
　　
　　(2) 因為厚絕緣(6mm)難于處理開裂題目，正在人們對環氧樹脂干式變壓器手藝發生思疑時，順德變壓器廠勝利地從德引進不帶石英填料的純環氧樹脂薄絕緣(1-3mm)手藝，它的呈現，使我的干式變壓器的手藝獲得疾速成長因為這類手藝的產物質量比力不變(用入口的澆注裝備和入口的樹脂)，用戶比力對勁。加受騙時制造廠有較好的經濟效益，大師紛紜上馬。今朝曾經占干變市場的90-95%，出產才能每一年曾經跨越3000萬kVA。供已大于求很多多少了。這類變壓器大師都已很熟習。
　　
　　3、 環氧樹脂環繞糾纏工藝干式變壓器：
　　
　　（1）固然它的難點在于局放，是以, 主縱絕緣的場強要按不發生局放停止挑選, 如許變壓器的體積能夠會大一點。相對制形成本也不低。別的, 線圈的表面沒有效模型澆注的產物那樣滑膩。這類產品不管在中或外洋都未幾見。 息
　　
　　(2)寧靜性好，NOMEX 紙的限氧指數(LOI)高：
　　
　　物資的限氧指數與質料自己特征和它所處的溫度有關。統一種質料，它的溫度越高，限氧指數越小，也就是說輕易被熄滅，凡是說此時它被熄滅后不克不及自熄。是以，但凡限氧指數大于20.8%(大氣中的氧分壓值)的絕緣質料都不會自燃和助燃。NOMEX? 紙在220℃時的限氧指數為22% - 25%。在300℃時也大于21%。是以它在300℃以下溫度時不會助燃能阻燃，即便被明火點著后也能自熄。(見圖二)固然不會爆炸。NOMEX? 紙不含任何毒素，即便被熄滅后，不會開釋出有害氣體，熄滅的煙霧溫度不高，通明度高。是以，在變壓器著火后，溫度低于300℃時會自熄，溫度高時熄滅中無毒，且煙霧溫度不高，濃度低。別的，它不管在制造、運輸、存儲和運轉進程中都不會給職員、設備和情況形成風險。
　　
　　(3)環保性好，噪聲低，線圈可收受接管處置：
　　
　　干式變壓器不管在制造、運轉和利用壽命竣事后都不會對情況形成風險。分外是能夠降解處置，當產物報廢后，紙能夠無毒焚化處置，而銅和鐵能夠收受接管。
